IFA010

Ud

Acometida de abastecimiento de agua potable.

$ 39.991,97

Acometida enterrada para abastecimiento de agua potable de 2 m de longitud, que une la red general de distribución de agua potable de la empresa suministradora con la instalación general del edificio, continua en todo su recorrido sin uniones o empalmes intermedios no registrables, formada por caño de polietileno PE 100, de 32 mm de diámetro exterior, PN=10 atm y 2 mm de espesor, colocada sobre cama de arena de 15 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la cañería; collarín de toma en carga colocado sobre la red general de distribución que sirve de enlace entre la acometida y la red; llave de corte de esfera de de diámetro con llave encastrable colocada mediante unión, situada junto a la edificación, fuera de los límites de la propiedad, alojada en cámara de inspección prefabricada de polipropileno de 30x30x30 cm, colocada sobre solera de hormigón masivo H-20, clase de exposición ambiental A1, tamaño máximo del agregado 19,0 mm, consistencia plástica de 15 cm de espesor. Incluso hormigón masivo H-20, clase de exposición ambiental A1, tamaño máximo del agregado 19,0 mm, consistencia plástica para la posterior reposición del pavimento existente, accesorios y piezas especiales. El precio no incluye la excavación ni el relleno principal.

Código

Unidad

Descripción

Cantidad

Costo

unitario

Costo

parcial

1

Materiales

mt10hmf080Ff

m³

Hormigón masivo H-20, clase de exposición ambiental A1, tamaño máximo del agregado 19 mm, consistencia plástica, elaborado, según CIRSOC 201 2005.

0,231

2.409,07

556,50

mt01ara010a

m³

Arena con granulometría de 0 a 5 mm de diámetro, limpia.

0,224

175,85

39,39

mt37www105q

Ud

Collarín de toma en carga de fundición dúctil con recubrimiento de resina epoxi, para caños de polietileno o de PVC de 110 mm de diámetro exterior, con toma para conexión roscada de 1" de diámetro, PN=16 atm, con juntas elásticas de EPDM.

1,000

1.102,39

1.102,39

mt37tpa011c

m

Acometida de polietileno PE 100, de 32 mm de diámetro exterior, PN=10 atm y 2 mm de espesor, incluso accesorios de conexión y piezas especiales.

2,000

14,05

28,10

mt11arp100a

Ud

Cámara de inspección de polipropileno, 30x30x30 cm.

1,000

620,15

620,15

mt11arp050c

Ud

Tapa de PVC, para cámaras de inspección de plomería de 30x30 cm, con cierre hermético al paso de los olores mefíticos.

1,000

379,43

379,43

mt37sve030d

Ud

Válvula de esfera de latón niquelado para roscar de 1", con llave encastrable.

1,000

183,91

183,91

Subtotal materiales:

2.909,87

2

Equipo

mq05pdm010a

h

Compresor portátil eléctrico 2 m³/min de caudal.

0,420

1.096,05

460,34

mq05mai030

h

Martillo neumático.

0,420

1.173,73

492,97

mq02rop020

h

Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

0,393

1.006,87

395,70

Subtotal equipo:

1.349,01

3

Mano de obra

mo020

h

Oficial albañil.

0,993

11.912,66

11.829,27

mo113

h

Ayudante de albañil.

0,846

8.579,62

7.258,36

mo008

h

Oficial plomero.

0,715

12.241,03

8.752,34

mo107

h

Medio oficial plomero.

0,715

8.888,07

6.354,97

Subtotal mano de obra:

34.194,94

4

Herramientas

%

Herramientas

4,000

38.453,82

1.538,15

Coste de mantenimiento decenal: $ 1.999,60 en los primeros 10 años.

Costos directos (1+2+3+4):

39.991,97

ANÁLISIS DE PRECIO IFA010: ACOMETIDA DE ABASTECIMIENTO DE AGUA POTABLE.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ANÁLISIS DE PRECIO.

Se evitará utilizar materiales diferentes en una misma instalación.

CARACTERÍSTICAS TÉCNICAS

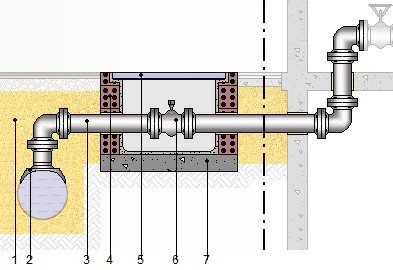

Acometida enterrada para abastecimiento de agua potable de 2 m de longitud, que une la red general de distribución de agua potable de la empresa suministradora con la instalación general del edificio, continua en todo su recorrido sin uniones o empalmes intermedios no registrables, formada por caño de polietileno PE 100, de 32 mm de diámetro exterior, PN=10 atm y 2 mm de espesor, colocada sobre cama de arena de 15 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la cañería; collarín de toma en carga colocado sobre la red general de distribución que sirve de enlace entre la acometida y la red; llave de corte de esfera de de diámetro con llave encastrable colocada mediante unión, situada junto a la edificación, fuera de los límites de la propiedad, alojada en cámara de inspección prefabricada de polipropileno de 30x30x30 cm, colocada sobre solera de hormigón masivo H-20, clase de exposición ambiental A1, tamaño máximo del agregado 19,0 mm, consistencia plástica de 15 cm de espesor. Incluso hormigón masivo H-20, clase de exposición ambiental A1, tamaño máximo del agregado 19,0 mm, consistencia plástica para la posterior reposición del pavimento existente, accesorios y piezas especiales.

CRITERIO DE CÓMPUTO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno principal.
