cercha ligera, de madera aserrada.
EMC015 cercha ligera, de madera aserrada.
Cercha ligera de 6 m de luz, pendiente 30%, formada por elementos de madera aserrada de pino, de 70x70 mm de sección, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-chapa de acero cincado, para ensamble de estructuras de madera; separación entre cerchas hasta 5 m.

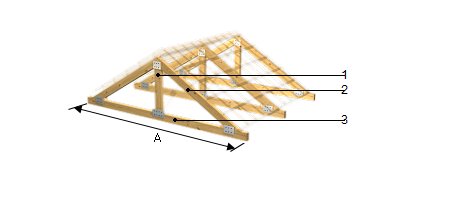

Componentes
1:
Pendolón.
2:
Par.
3:
Tirante.
Pendiente (%)
Luz entre apoyos "A" (m)
Grupo botánico
Especie de árbol
Dimensiones (mm)
Peso de las piezas de ensamble (kg/m³)

Código

Unidad

Descripción

Cantidad

Costo

unitario

Costo

parcial

1



Materiales



mt07mee101ad

Madera aserrada de pino para cerchas de gran escuadría, de hasta 5 m de longitud, de 70x70 mm de sección, con acabado cepillado.

1,000

9.193,71

9.193,71

mt07emr511a

kg

Herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-chapa de acero cincado, para ensamble de estructuras de madera, para clases de servicio 1 y 2.

2,500

191,65

479,13



Subtotal materiales:

9.672,84

2



Equipo



mq07gte010b

h

Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 20 t y 20 m de altura máxima de trabajo.

5,700

44.902,21

255.942,60



Subtotal equipo:

255.942,60

3



Mano de obra



mo048

h

Oficial montador de estructura de madera.

22,288

33.849,77

754.443,67

mo095

h

Medio oficial montador de estructura de madera.

7,976

25.286,39

201.684,25



Subtotal mano de obra:

956.127,92

4



Herramientas




%

Herramientas

2,000

1.221.743,36

24.434,87

Coste de mantenimiento decenal: $ 211.850,30 en los primeros 10 años.

Costos directos (1+2+3+4):

1.246.178,23


ANÁLISIS DE PRECIO EMC015: CERCHA LIGERA, DE MADERA ASERRADA.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ANÁLISIS DE PRECIO.

Se evitará el contacto directo de la madera con el cemento y la cal.


CARACTERÍSTICAS TÉCNICAS

Cercha ligera de 6 m de luz, pendiente 30%, formada por elementos de madera aserrada de pino, de 70x70 mm de sección, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-chapa de acero cincado, para ensamble de estructuras de madera; separación entre cerchas hasta 5 m.



CRITERIO DE CÓMPUTO EN PROYECTO

Volumen medido según documentación gráfica de Proyecto, apoyándose en las mayores dimensiones transversales para aquellas piezas que no tengan escuadrías rectangulares o cuadradas, y la longitud incluyendo las entregas.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS


DEL SOPORTE.

El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo y marcado de ejes de apoyo en cabeza de muro o columna. Preparación de la superficie de apoyo. Replanteo y corte de tablones. Montaje de la cercha. Colocación y fijación provisional de la cercha. Aplomado y nivelación. Conexión de la cercha y su base de apoyo.


CONDICIONES DE TERMINACIÓN.

El conjunto será estable y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección.



CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá el volumen realmente ejecutado según especificaciones de Proyecto, apoyándose en las mayores dimensiones transversales para aquellas piezas que no tengan escuadrías rectangulares o cuadradas, incluyendo en la longitud las entregas. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.
