IUM010 |
m |

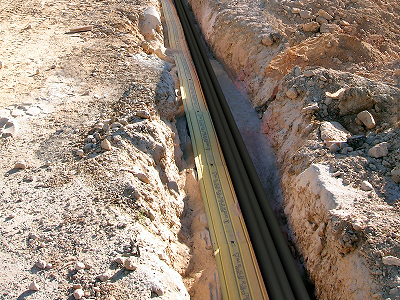

Línea subterránea de 20 kV directamente enterrada. |
$ 30.343,45 |
Línea subterránea de 20 kV directamente enterrada formada por 3 cables unipolares con conductor de aluminio, HEPRZ1 de 150 mm² de sección, colocados sobre cama de arena de 5 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de los cables. El precio no incluye la excavación ni el relleno principal. |
Código |
Unidad |
Descripción |
Cantidad |
Costo unitario |
Costo parcial |
1 |
Materiales |
||||
mt01ara010a |
m³ |
Arena con granulometría de 0 a 5 mm de diámetro, limpia. |
0,102 |
174,89 |
17,84 |
mt35cun500b |
m |
Cable unipolar HEPRZ1, siendo su tensión asignada de 12/20 kV, reacción al fuego clase Fca según UNE-EN 50575, con conductor de aluminio clase 2 de 150 mm² de sección, con aislamiento de etileno propileno de alto módulo (HEPR), pantalla de corona de hilos de cobre y techo de compuesto termoplástico a base de poliolefina libre de halógenos (Z1). Según UNE-HD 620-9E. |
3,000 |
8.163,68 |
24.491,04 |
Subtotal materiales: |
24.508,88 |
||||
2 |
Equipo |
||||
mq04dua020b |
h |
Dumper de descarga frontal de 2 t de carga útil. |
0,011 |
2.653,51 |
29,19 |
mq02rop020 |
h |
Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana. |
0,084 |
1.001,87 |
84,16 |
mq02cia020j |
h |
Camión cisterna, de 8 m³ de capacidad. |
0,006 |
30.388,23 |
182,33 |
Subtotal equipo: |
295,68 |
||||
3 |
Mano de obra |
||||
mo020 |
h |
Oficial albañil. |
0,100 |
11.912,66 |
1.191,27 |
mo113 |
h |
Ayudante de albañil. |
0,100 |
8.579,62 |
857,96 |
mo003 |
h |
Oficial electricista. |
0,137 |
12.241,03 |
1.677,02 |
mo102 |
h |
Medio oficial electricista. |
0,137 |
8.888,07 |
1.217,67 |
Subtotal mano de obra: |
4.943,92 |
||||
4 |
Herramientas |
||||
% |
Herramientas |
2,000 |
29.748,48 |
594,97 |
|
Coste de mantenimiento decenal: $ 1.517,17 en los primeros 10 años. |
Costos directos (1+2+3+4): |
30.343,45 |
Pliego de condiciones
ANÁLISIS DE PRECIO IUM010: LÍNEA SUBTERRÁNEA DE 20 KV DIRECTAMENTE ENTERRADA. CARACTERÍSTICAS TÉCNICAS Línea subterránea de 20 kV directamente enterrada formada por 3 cables unipolares con conductor de aluminio, HEPRZ1 de 150 mm² de sección, colocados sobre cama de arena de 5 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de los cables. CRITERIO DE CÓMPUTO EN PROYECTO Longitud medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS DEL SOPORTE. Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación. DEL CONTRATISTA. Las instalaciones eléctricas de alta tensión se ejecutarán por empresas instaladoras autorizadas para el ejercicio de la actividad. FASES DE EJECUCIÓN. Replanteo del recorrido de la línea. Vertido de la arena en el fondo de la zanja. Tendido de cables. Conexionado y comprobación de su correcto funcionamiento. Ejecución del relleno envolvente. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá de la humedad y del contacto con materiales agresivos. CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO Se medirá la longitud realmente ejecutada según especificaciones de Proyecto. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la excavación ni el relleno principal. |
