QAD032

m²

Techo plano no transitable, no ventilado, ajardinado, impermeabilización mediante membranas preelaboradas de PVC.

$ 483,04

Techo plano no transitable, no ventilado, ajardinado intensiva, tipo invertido, pendiente del 1% al 5%, compuesta de: formación de pendientes: arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, con espesor medio de 10 cm; capa separadora bajo impermeabilización: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; impermeabilización monocapa no adherida: membrana impermeabilizante preelaborada flexible de PVC-P (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, fijada en solapes y bordes mediante soldadura termoplástica; capa separadora bajo aislamiento: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; aislamiento térmico: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; capa separadora bajo protección: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,2 kN/m, una resistencia a la tracción transversal de 1,2 kN/m, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 150 g/m²; capa drenante y filtrante: lámina drenante para jardín; capa de protección: capa de tierra vegetal para plantación de 25 cm de espesor.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio análisis

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm.

4,000

0,79

3,16

mt01arl030

m³

Arcilla expandida, de 350 kg/m³ de densidad y granulometría comprendida entre 8 y 16 mm, suministrada en sacos.

0,100

365,04

36,50

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

808,01

8,08

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de contracción.

0,010

13,23

0,13

mt08aaa010a

m³

Agua.

0,008

8,54

0,07

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,065

110,43

7,18

mt08cem000g

kg

Cemento gris en sacos.

10,000

0,96

9,60

mt14gsa020d

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m².

2,100

14,26

29,95

mt15dan010j

m²

Membrana impermeabilizante preelaborada flexible de PVC-P (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio.

1,050

58,15

61,06

mt15dan020b

m

Perfil colaminado de chapa de acero y PVC-P, plano, para remate de impermeabilización en los extremos de las membranas de PVC-P y en encuentros con elementos verticales.

0,400

25,55

10,22

mt16pxa010ab

m²

Panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/4)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

50,11

52,62

mt14gsa020b

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,2 kN/m, una resistencia a la tracción transversal de 1,2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 40 mm, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 150 g/m².

1,050

7,53

7,91

mt15dra010e

m²

Lámina drenante para jardín compuesta de lámina nodular de polietileno de alta densidad, con un geotextil de polipropileno de 120 g/m² por una de sus caras, para drenaje y separación en techos ajardinadas.

1,050

114,02

119,72

mt01arj020

m³

Tierra vegetal para plantación.

0,250

50,67

12,67

mq06hor010

h

Hormigonera.

0,032

10,92

0,35

mo019

h

Oficial albañil.

0,385

61,79

23,79

mo111

h

Ayudante de albañil.

0,758

41,65

31,57

mo028

h

Oficial aplicador de membranas impermeabilizantes preelaboradas.

0,233

61,79

14,40

mo065

h

Medio oficial aplicador de membranas impermeabilizantes preelaboradas.

0,233

43,36

10,10

mo053

h

Oficial montador de aislantes.

0,058

63,87

3,70

mo099

h

Medio oficial montador de aislantes.

0,058

43,36

2,51

mo039

h

Oficial jardinero.

0,140

61,79

8,65

mo113

h

Ayudante de jardinero.

0,140

41,65

5,83

%

Medios auxiliares

2,000

459,77

9,20

%

Costos indirectos

3,000

468,97

14,07

Coste de mantenimiento decenal: $ 398,99 en los primeros 10 años.

Total:

483,04

ANÁLISIS DE PRECIO QAD032: TECHO PLANO NO TRANSITABLE, NO VENTILADO, AJARDINADO, IMPERMEABILIZACIÓN MEDIANTE MEMBRANAS PREELABORADAS DE PVC.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ANÁLISIS DE PRECIO.

Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer el techo (soporte resistente, formación de pendientes, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

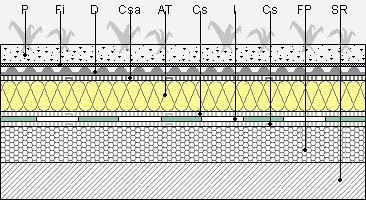

Formación de techo plano no transitable, no ventilado, ajardinado intensiva, tipo invertido, pendiente del 1% al 5%, compuesta de los siguientes elementos: FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con fajas para reglado de ladrillo cerámico hueco doble y capa de 10 cm de espesor medio a base de arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK); acabado con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, fratasada y limpia; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una membrana impermeabilizante preelaborada flexible de PVC-P (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, colocada suelta sobre la capa separadora, fijada en solapes mediante soldadura termoplástica, y en los bordes soldada a perfiles colaminados de chapa y PVC-P; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,034 W/(mK); CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,2 kN/m, una resistencia a la tracción transversal de 1,2 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 40 mm, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 150 g/m²; CAPA DRENANTE Y FILTRANTE: lámina drenante para jardín compuesta de lámina nodular de polietileno de alta densidad, con un geotextil de polipropileno de 120 g/m² por una de sus caras; CAPA DE PROTECCIÓN: capa de tierra vegetal para plantación de 25 cm de espesor.

CRITERIO DE CÓMPUTO EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el colado de residuos de obra sobre la capa vegetal.

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
